Ochrana proti prepätiu: Kritická línia obrany pre elektrickú bezpečnosť

Zavedenie

V moderných elektrických systémoch sa ochrana prepätia stala nevyhnutným bezpečnostným opatrením. Či už v systémoch rezidenčných napájaní, priemyselnej výroby alebo systémom výroby fotovoltaickej energie, okamžité kolísanie napätia môže viesť k vážnym dôsledkom. Tento článok systematicky zavádza zásady, aplikácie a kritériá výbere ochrany prepätia, ktoré čitateľom pomôže získať komplexné porozumenie tejto životne dôležitej technológii elektrickej bezpečnosti.

1. Prečo potrebujeme ochranu proti prepätiu?

1.1 nebezpečenstvo prepätia

A náraz(alebo elektrický nárast) sa vzťahuje na náhle a vážne kolísanie napätia alebo prúdu, ktoré zvyčajne trvá od mikrosekúnd do milisekúnd, pričom napätie potenciálne dosiahne tisíce voltov. Tieto prechodné prevody primárne pochádzajú z:

Bleskové údery: priamy alebo indukovaný blesk

Kolísanie mriežky: prepínanie napájacieho systému, poruchy skratu

Operácie zariadení: startupy/vypnutie veľkých motorov, prepínanie transformátorov

1.2 Potenciálne riziká

Nechránené elektrické systémy čelia viacerým rizikám:

Poškodenie zariadenia: Rozdelenie elektronických komponentov, zlyhanie izolácie

Strata údajov: Poruchy servera a úložného zariadenia

Prerušenie výroby: Poruchy systému priemyselného riadenia

Nebezpečenstvo požiaru: oblúky a skraty vyvolané prepätím

1.3 Ekonomické straty

Štatistiky naznačujú, že približne 30% prípadov poškodenia elektrických zariadení súvisí s prepätím, čo vedie k ročným ekonomickým stratám vo výške miliárd dolárov. Správna ochrana proti prepätiu môže tieto riziká významne zmierniť.

2. Kde by sa mala nainštalovať ochrana proti prepätia?

2.1 Kľúčové miesta ochrany

Robustná stratégia ochrany proti prepätiu využíva odstupňovaný prístup:

Primárna ochrana (typ 1)

Umiestnenie: Vstup hlavného distribučného panela

Funkcia: Chráni pred priamymi údermi blesku a hlavným nárastom

Typické parametre: IMAX ≥ 50kA

Sekundárna ochrana (typ 2)

Umiestnenie: panely podriadenia

Funkcia: obmedzuje zvyškové napätie a poskytuje doplnkovú ochranu

Typické parametre: IMAX ≥ 20KA

Terciárna ochrana (typ 3)

Umiestnenie: front-end zariadenia

Funkcia: Dodáva presnú ochranu citlivého zariadenia

Typické parametre: IMAX ≥ 5KA

2.2 Špeciálne aplikácie

Fotovoltaické systémy: Vyžaduje

Dátové centrá: stojany na servery, front-end sieťového zariadenia

Priemyselné ovládacie prvky: Kritické vybavenie, ako sú PLC a frekvenčné prevodníky

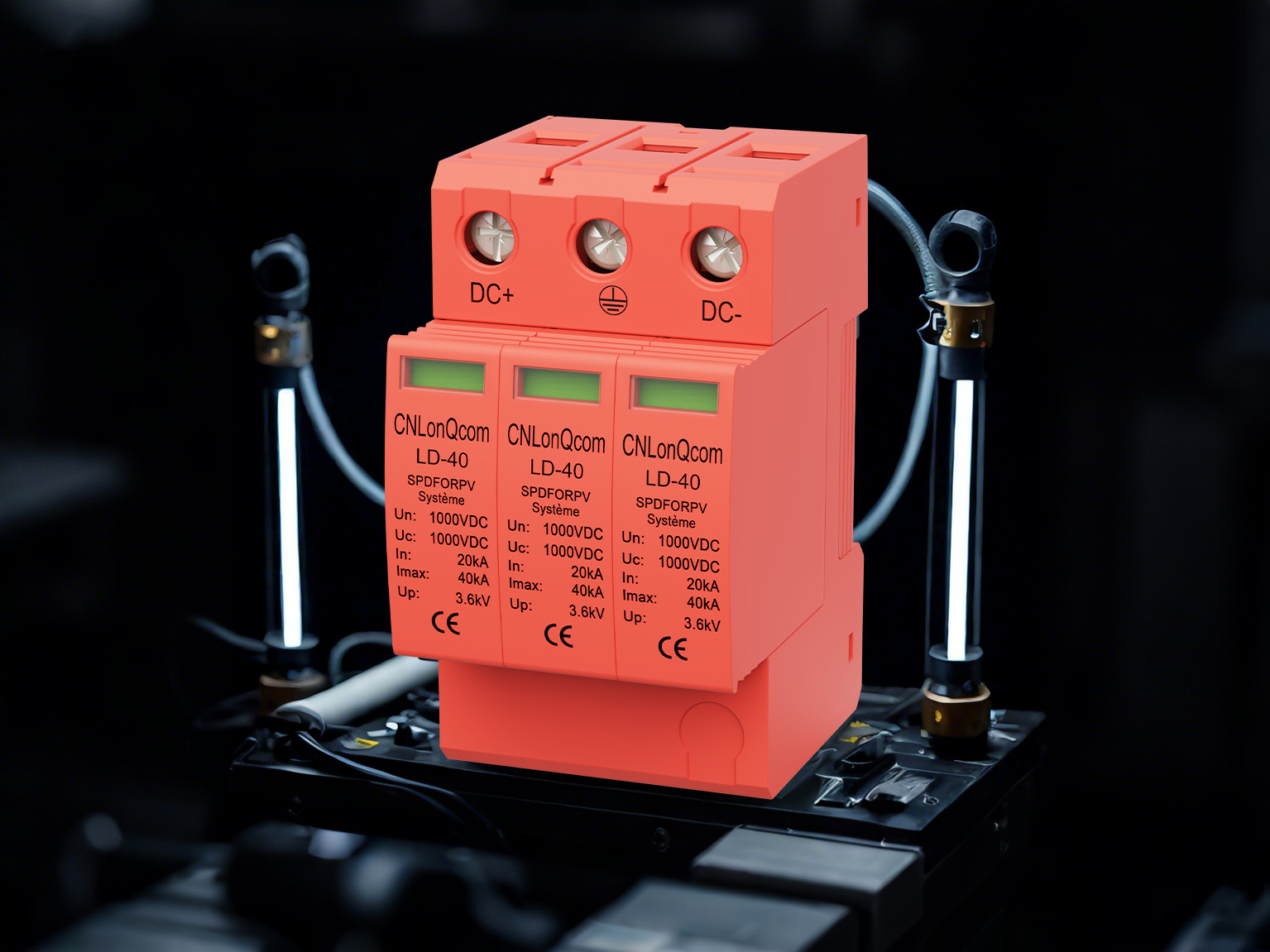

3. Čo je ochranné zariadenie prepätia (SPD)?

3.1 Základný koncept

Ochranné zariadenie s prepätím (Štiepka) je elektrické bezpečnostné zariadenie určené na obmedzenie prechodných preplňovaní a prepracovaných prúdov. Kľúčové technické špecifikácie zahŕňajú:

Maximálne kontinuálne prevádzkové napätie (UC)

Nominálny výtok prúdu (In)

Maximálny výtok prúd (IMAX)

Úroveň ochrany napätia (nahor)

3.2 Hlavné typy

Typový cieľ ochrany Typický čas odozvy aplikácie

Typ 1 Priamy blesk budovy ≤ 100 ns

Panely subdodávateľa vyvolaného typu 2 typu 2 ≤ 25ns

Zostatkové prepätia typu 3 Terminály zariadenia ≤1ns

3.3 Ďalšie funkcie

ModernýSpdsčasto zahŕňajú:

Ukazovatele zlyhania (mechanické alebo elektronické)

Rozhrania diaľkového monitorovania

Ochrana protiprácneho odpojenia

4. Ako funguje ochrana proti prepätia?

4.1 Základný princíp prevádzky

Štiepka chránia systémy prostredníctvom nasledujúcich mechanizmov:

Monitorovací stav: udržiava vysokú impedanciu počas normálnej prevádzky

Spustené vedenie: Po detekcii prepätia sa rýchlo prepne na nízku impedanciu

Diverzia energie: kanály prepínanie prúdu do uzemňovacieho systému

Zotavenie: Automaticky sa po prepätí vráti do stavu vysokej impedancie

4.2 základné technické komponenty

Varistor oxidu kovu (MOV)

Materiál: polovodičo na báze oxidu zinočnatého

Charakteristiky: nelineárny rezistor citlivý na napätie

Výhody: Rýchla reakcia, vysoká kapacita manipulácie s prúdom

Vypúšťacia trubica (GDT)

Štruktúra: Utesnená komora naplnená plynom

Charakteristiky: vysoká izolácia, silná schopnosť odklonenia

Aplikácia: Vysoko energetická primárna ochrana

Dióda na potlačenie prechodného napätia (TV)

Vlastnosti: Ultra rýchla odpoveď (na úrovni pikosekundu)

Aplikácia: Presná ochrana elektroniky

4.3 Viacúrovňová koordinovaná ochrana

Typický trojstupňový systém ochrany:

Primárna ochrana: odkloní väčšinu energie (GDT)

Sekundárna ochrana: Ďalej obmedzuje zvyškové napätie (MOV)

Terciárna ochrana: Presná ochrana (televízory)

5. Pokyny pre výber a údržbu

5.1 Kritériá výberu

Kompatibilita systému:

Hodnotenie napätia (UC ≥ 1,15 × systémové napätie)

Aktuálna kapacita (v ≥ očakávanom prúdovom prúdení)

Parametre výkonu:

Úroveň ochrany napätia (nižšia je lepšia)

Čas odozvy (rýchlejší je lepší)

Certifikačné normy:

IEC 61643

UL 1449

5.2 Poznámky k inštalácii

Minimalizujte dĺžku pripojovacieho drôtu

Zabezpečiť spoľahlivé uzemnenie (odpor s zemou ≤ 10Ω)

Vyvarujte sa miešania rôznych typov Štiepka

5.3 Odporúčania na údržbu

Pravidelné inšpekcie (aspoň ročne)

Monitorujte ukazovatele zlyhania

Stav dokumentu po udalostiach blesku

Záver

Ochrana prepätia je kritickou súčasťou elektrických bezpečnostných systémov. Pochopením svojich princípov, výberom správnych zariadení a zabezpečením správnej inštalácie je možné účinne zabrániť elektrickým nebezpečenstvám, čím sa chránia personál aj vybavenie. Vďaka technologickému pokroku sa ochranné zariadenia prepätia vyvíjajú smerom k inteligentnejším a spoľahlivejším riešeniam. V spoločnosti CNLONQCOM sa zaväzujeme neustále technologické zlepšovanie, rozvíjať pokročilejších a komplexnejších ochrancov prepätia, aby sme poskytli vynikajúcu ochranu pre všetky typy elektrických systémov.
