Komplexný sprievodca solárnymi PV systémami: od pracovných princípov po kľúčové komponenty

Solárne fotovoltaické (PV) systémy rýchlo rastú na celom svete ako kľúčové riešenie čistej energie. Mnoho ľudí však nie je oboznámených s tým, ako pracujú a ich kritické zložky. Tento článok poskytuje hĺbkovú analýzu toho, ako sú solárne PV systémy štruktúrované a fungujúce, s podrobnými vysvetleniami kľúčových zariadení, ako sú kombinézy, chrániče/podvzdušňovacie chrániče, izolátorové spínače, solárne konektory, poistky a tvarované puzdrá puzdra (MCCBS).

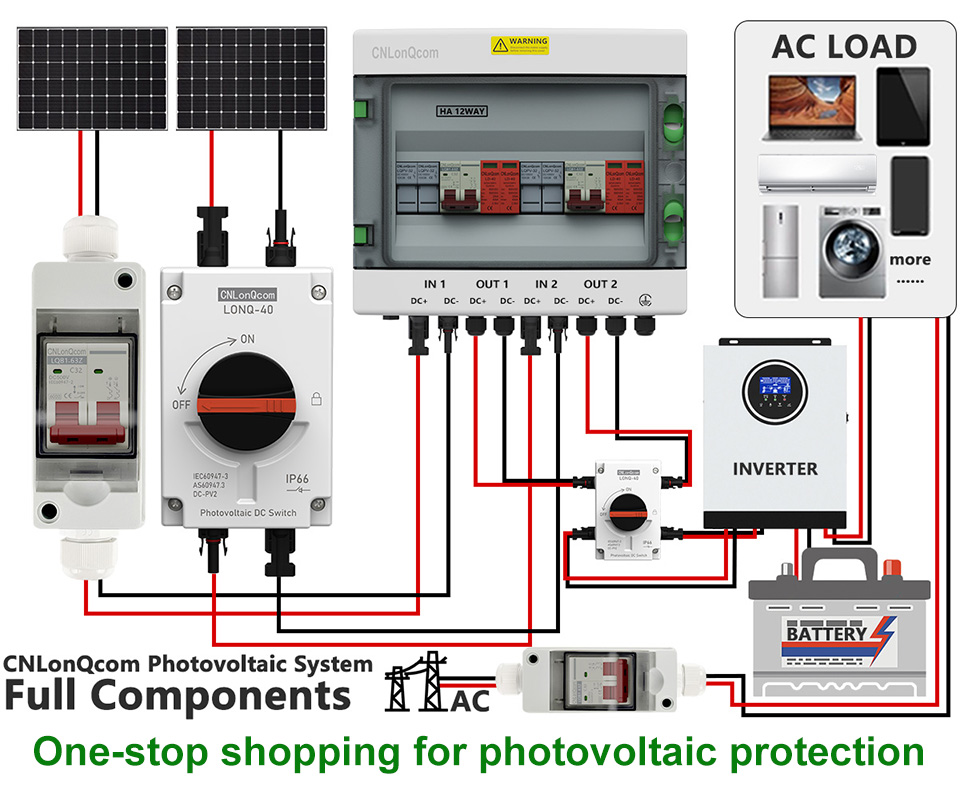

1. Ako je štruktúrovaný solárny PV systém?

Hlavným cieľom solárneho PV systému je premeniť slnečné svetlo na elektrinu a bezpečne ho dodať do mriežky alebo skladovania energie. Kompletný systém zvyčajne obsahuje nasledujúce komponenty:

Solárne panely (PV moduly) → Absorbujte slnečné svetlo a generujte priamy prúd (DC)

Kombinácia (LQX/LQTSéria) → Kombinuje prúdy z viacerých solárnych panelov

Invertor → prevedie DC na striedavý prúd (AC)

Zariadenia na distribúciu a ochranu energie (poistky, ističe,spínače izolátoraatď.) → Zabezpečuje bezpečnosť systému

Systém na ukladanie energie (voliteľný) → ukladá prebytočnú elektrinu (napr. Línové batérie)

Mriežka alebo zaťaženie → Dodávajú energiu do domovov, podnikov alebo mriežky

2. Ako funguje solárny PV systém?

(1) fotovoltaický efekt a generovanie energie

Slnečné štrajky solárne panely (PV moduly) a kremíkový polovodičový materiál absorbuje fotóny a vytvára priamy prúd (DC).

Jeden panel zvyčajne produkuje 30V-50V (DC), s prúdom v závislosti od intenzity slnečného žiarenia a účinnosti panela.

(2) Aktuálne kombinovanie (Kombinované box)

Viaceré panely sú pripojené v sérii alebo paralelnom a kombinovaný prúd preteká do skrinky pre PV Combiner pre centralizovanú správu.

Kombinácia skrinky obsahuje poistky, ochranu proti prepätiu (SPD) a monitorovanie prúdu, aby sa zabránilo preťaženiu alebo skratom.

(3) distribúcia a ochrana energie jednosmerného prúdu (poistky, izolátorové spínače, MCCBS)

Poistka (séria LQPV-32): Zabráni nadmernému poškodeniu zariadenia.

Spínač izolátora (séria LONQ-40): Manuálne odpojí obvody na údržbu.

Vylisovaný puzdový obvod (séria LQM1/M3): Poskytuje preťaženie a ochranu pred obvodom (napr. 1000 V DC s hodnotením DC).

(4) Konverzia meniča (DC → AC)

DC Power vstupuje do meniča a prevedie ho na 220 V/380 V AC na domáce alebo priemyselné použitie.

Systémy viazané na mriežky privádzajú prebytočný výkon späť do mriežky, zatiaľ čo systémy mimo siete ju ukladajú v batériách.

(5) Ochrana pred/podvzdušňovaním (séria AVP 2P/4P)

Ak kolíše napätie mriežky, ochranca nad/pod napätím automaticky odreže energiu, aby sa zabránilo poškodeniu zariadenia.

(6) zapojenie a pripojenia (solárne konektory)

Solárne konektory MC4 sú priemyselným štandardom, ktoré zabezpečujú vodotesné, odolné voči korózii a prevodovky s vysokým prúdom (napr. 30A/1000V).

3. Kľúčové komponenty solárneho PV systému

(1) PV Combiner Box

Funkcia: Kombinuje viac reťazcov solárnych panelov a poskytuje ochranu.

Kľúčové komponenty:

Poistky (nadprúdová ochrana)

Ochrana(SPD) (ochrana bleskov)

Monitorovanie prúdu/napätia (voliteľné inteligentné funkcie)

(2) Organizátor Over/Dead-napätie (OVP/UVP)

Funkcia: Monitoruje napätie mriežky a odpojí výkon, ak je napätie príliš vysoké (> 270 V) alebo príliš nízke (<170 V AC).

(3) spínač izolátora DC

Funkcia: Manuálne odpojí jednosmerné obvody na bezpečnú údržbu.

Bežné typy:

Spínače rotačných izolátorov (vhodné na vonkajšie použitie)

Izolátory typu ističa (s integrovanou ochranou)

(4) solárne konektory (štandard MC4)

Kľúčové funkcie:

Nepremokavá, rezistentná na UV, vysokoropnú toleranciu

Menovaný prúd: 30A

Menovité napätie: 1 000 V DC

(5) PV poistky (séria GPV/GR)

Funkcia: Chráni PV polia pred skratmi a preťažením.

Rozdiely od štandardných poistkov:

Hodnotenie vysokého napätia (DC 1000V+)

Vysoká lámajúca kapacita (môže prerušiť veľké poruchové prúdy)

6

Funkcia: Poskytuje preťaženie a ochranu skratu pre DC systémy.

Typické špecifikácie:

Menovité napätie: DC 1000V

Menovaný prúd: 32A-250A

4. Aplikácie solárnych FV systémov

Restovná strešná solárna solárna hodnota (5 kW-10 kW, s úložiskom)

Komerčné a priemyselné PV rastlín (50 kW-1MW, mriežky)

Solárne systémy mimo siete (vzdialené oblasti, založené na batérii)

Agrivoltaics (Solar + Agriculture Integrácia)

5. Budúce trendy: inteligentnejšie a efektívnejšie solárne systémy

Smart Monitoring: Sledovanie v reálnom čase prostredníctvom mobilných aplikácií (napr. Generovanie energie, upozornenia na poruchy).

Integrácia Solar + Storage: Hybridné systémy ako Tesla Powerwall.

Mikroinvertory: Optimalizuje každý panel individuálne pre vyššiu účinnosť.

Záver

Solárne PV systémy fungujú prostredníctvom procesu PV modulov → Kombinátorový box → Invertor → Distribúcia energie → mriežka/úložisko s kritickými komponentmi, ako sú kombinézy, poistky, spínače izolátorov, konektory a MCCBS, ktoré zabezpečujú efektívny, bezpečný a stabilný výkon.

Ak uvažujete o slnečnej inštalácii, vyberte vysoko kvalitné PV komponenty CNLONQCOM + profesionálne ochranné zariadenia, aby ste maximalizovali životnosť systému a efektívnosť výroby energie!

🔋 Poďme diskutovať: Aký aspekt solárnych PV systémov vás zaujíma najviac?
