Prepínač FV: „Strednostný strážca“ solárnych systémov - kompletný sprievodca

I. Definícia a funkcia prepínačov odpojenia FV

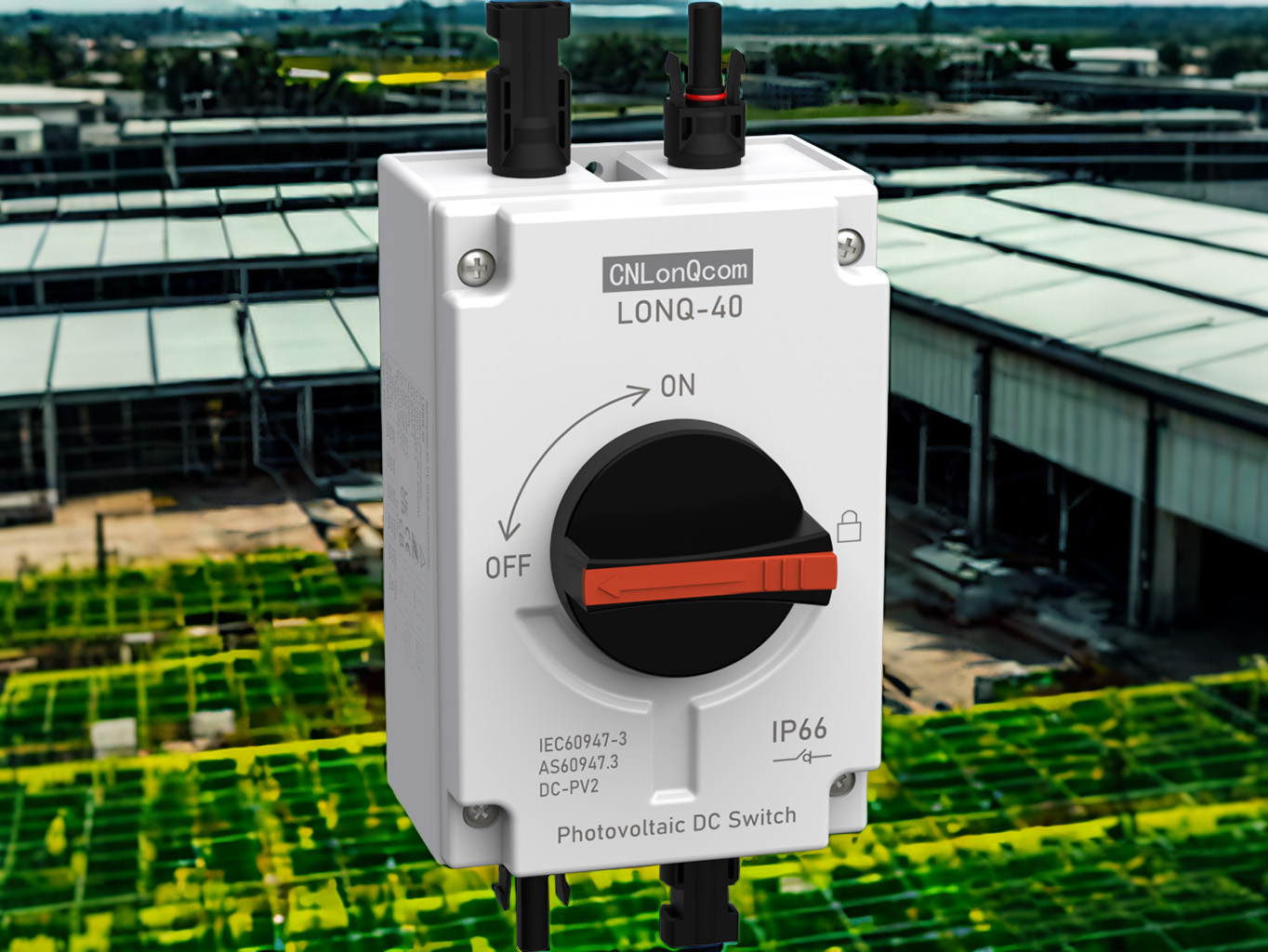

Prepínač FV Disconnect je bezpečnostný spínač špeciálne navrhnutý pre jednosmerné obvody v solárnych výkonových systémoch.     Slúži dve primárne funkcie: elektrická izolácia a núdzové vypnutie, ktoré pôsobia ako „núdzová brzda“ PV systému, aby sa zabezpečila absolútna bezpečnosť počas údržby alebo porúch.

Základné funkcie

Fyzická izolácia: Poskytuje viditeľný bod prerušenia na zabezpečenie prietoku prúdu počas údržby.

Ochrana preťaženia: Niektoré modely integrujú poistky, aby sa zabránilo poškodeniu skratu.

Segmentácia systému: Umožňuje selektívne odpojenie jednotlivých reťazcov bez ovplyvnenia celého systému.

Prečo musia solárne systémy používať vyhradené prepínače odpojenia?

✔ Štandardné prepínače AC nemôžu spoľahlivo prerušiť DC oblúky (nebezpečné!).

✔ spĺňa medzinárodné bezpečnostné normy (napr. NEC 690.17).

✔ zabraňuje poškodeniu komponentov spätného prúdu.

II.     Základné úlohy prepínačov FV odpojenie

1. Izolácia bezpečnosti (primárny účel)

Bezpečnosť údržby: Poskytuje jasný fyzický zlom pri obsluhe invertorov alebo zapojenia.

Núdzové vypnutie: Rýchlo odreže vysoké jednosmerné napätie v prípade požiaru, bleskov atď.

Ochrana spätného prúdu: zabraňuje meničom v kŕmení napájania späť na panely v noci.

2. Ochrana proti preťaženiu (vylepšené funkcie)

Účinnosť implementácie typu ochrany

Krátka ochrana vstavanej poistky DC prerušuje poruchový prúd (do 1 000 VDC/20KA).

Mechanizmus nadprúdovej ochrany Termomagnetický výlet bráni prehrievaniu/požiaru kábla.

Rýchlo lámavý dizajn oblúka (<3MS) je v súlade s normami poruchy ARC UL1699B.

3. Správa systému

Riadenie špecifické pre reťazec: Veľké rastliny môžu spravovať sekcie (napr. 1 spínač na 10 reťazcov).

Viditeľnosť stavu: Okno mechanického indikátora (niektoré so svetlami LED) zobrazuje stav/vypnutý stav.

III.     Typy a výber prepínačov odpojenia PV

1. Podľa štruktúry

Typ funkcií aplikácie

Manuálna rukoväť Typ mechanickej rukoväte + viditeľný bod prerušenia, nízke náklady.    Obytné/malé komerčné systémy.

Typ zlomu zaťaženia môže prerušiť prúdový prúd (vyžaduje oblúkový sklz).    Stredne rozsiahle PV polia.

Integrovaná jednosmerná poistka DC typu poistky, dizajn s dvojitým účtom.    Vysoké skratovacie súčasné scenáre.

2. Podľa hodnotenia napätia

Trieda 600VDC: Štandard pre obytné systémy (Čína/Európa).

Trieda 1000VDC: Veľké solárne farmy (požiadavka USA NEC).

Trieda 1500VDC: Systémy s ultra vysokým napätím novej generácie (nákladovo efektívne).

Iv. Ako zvoliť prepínač odpojenia PV?

1. Skontrolujte certifikácie

Severná Amerika: UL 98B, NEC 690.17.

Európa: IEC 60947-3, VDE 0660.

2. Kľúčové parametre

Menovité napätie ≥ Maximálne napätie (20% marža).

Breaking Capacity ≥ Očakávaný skratový prúd.

Hodnotenie ochrany: IP65+ na použitie v vonkajšej strane.

V. Tipy na inštaláciu a údržbu

1. Umiestnenie inštalácie

Povinné: V rámci 1 metra od vstupu DC Inverter (požiadavka NEC).

Odporúča sa: na výstupe z Combiner Box.

2. Údržba

Skontrolujte oxidáciu kontaktu každých 6 mesiacov.

Testovanie rýchlosti prelomenia ročne.

Skontrolujte uzemňovací odpor pred búrkou.

Záver: Bezpečnosť Po prvé, izolácia je kľúčová!

Hoci sú spínače s odpojením PV, poslednou obrannou líniou pre osobnú bezpečnosť.     S nárastom 1500 V systémov a inteligentným PV sa prepínač novej generácie vyvíja smerom k vyššiemu napätiu, rýchlejšiemu lámeru a integrácii internetu vecí.
