Pochopenie ističov s lisovanou skriňou (MCCB): „strážcovia“ bezpečnosti elektrických obvodov

V nízkonapäťových rozvodných systémoch je kľúčové zariadenie, ktoré ticho zaisťuje bezpečnosť obvodu —Lisovaný istič(MCCB). Na rozdiel od veľkých motorov, ktoré pracujú s hukotom alebo presnými prístrojmi, ktoré priťahujú pozornosť, sa MCCB vďaka svojim silným ochranným schopnostiam a širokej prispôsobivosti stal nevyhnutným „strážcom bezpečnosti“ v scenároch, ako je priemyselná výroba, elektrické systémy budov a nové energetické aplikácie. Dnes preskúmame toto zariadenie z viacerých dimenzií, aby sme odhalili tajomstvá toho, ako chráni bezpečnosť obvodov.

I. Zoznámenie sa s MCCB: Čo sú to a čím sa líšia?

MCCB je v podstate ochranné elektrické zariadenie používané v nízkonapäťových systémoch distribúcie energie, s jeho hlavnou úlohou „strážcu“ bezpečnosti obvodu. Štrukturálne pozostáva hlavne z vysokopevnostných izolovaných plastových krytov, vodivých kontaktov a spúšťacích jednotiek. Izolovaný kryt nielen chráni vnútorné komponenty pred vonkajším rušením, ale tiež účinne zabraňuje nebezpečenstvu úrazu elektrickým prúdom.

Mnoho ľudí si mýli MCCB s bežnejšími miniatúrnymi ističmi (MCB), ale medzi nimi sú značné rozdiely. V porovnaní s ističmi majú ističe vyšší menovitý prúd (zvyčajne v rozsahu od 63A do 1600A) a silnejšiu vypínaciu kapacitu, čo im umožňuje zvládnuť elektrické scenáre s vysokým výkonom. Napríklad, ističe sa bežne používajú v domácich zásuvkách a osvetľovacích obvodoch, zatiaľ čo ističe sa viac spoliehajú na ochranu motorov v továrňach a hlavných rozvodných obvodov vo veľkých budovách.

II. Odhalenie základných funkcií: Ako MCCB chránia bezpečnosť obvodu?

Základná hodnota MCCB spočíva v „ochrane“, ktorú možno rozdeliť do troch kľúčových funkcií, aby sa čelilo rizikám porúch obvodu z rôznych dimenzií.

Prvou je ochrana proti preťaženiu. Keď prúd v obvode nepretržite prekračuje menovitý prúd ističa – napríklad keď sa súčasne spúšťa viacero zariadení v továrni, čo spôsobuje nadmerné zaťaženie – bimetalový pás vo vnútri ističa sa zahrieva a deformuje v dôsledku tepelného účinku prúdu. To potom spustí vypínací mechanizmus na rýchle prerušenie obvodu. Tento proces účinne zabraňuje spáleniu izolačnej vrstvy drôtov v dôsledku dlhodobého prehriatia, čím sa zastaví požiar pri zdroji.

Druhá je ochrana proti skratu. Skrat je jednou z najnebezpečnejších porúch v obvode. Keď k nemu dôjde, náhly nárast masívneho prúdu môže vypáliť zariadenie a dokonca spôsobiť výbuch. V tomto bode vstupuje do hry elektromagnetická vypínacia jednotka MCCB: silná elektromagnetická sila generovaná veľkým prúdom rýchlo priťahuje železné jadro, čím poháňa vypínací mechanizmus na prerušenie obvodu v priebehu milisekúnd – ako „núdzová brzda“ obvodu – čím sa minimalizujú straty pri poruchách v čo najväčšej miere.

Okrem toho, v závislosti od potrieb rôznych aplikačných scenárov, môžu byť MCCB vybavené ďalšími ochrannými funkciami. Napríklad pridanie modulu zvyškového prúdu umožňuje ochranu proti úniku, aby sa zabránilo úrazu elektrickým prúdom; inštalácia modulu prepäťovej/podpäťovej ochrany chráni presné zariadenie pred poškodením spôsobeným napäťovými anomáliami a plne demonštruje flexibilitu jeho funkcií.

III. Kľúčové parametre: „Tvrdé indikátory“ pre výber správneho zariadenia

Aby MCCB poskytovali optimálnu ochranu, je rozhodujúci výber správnych parametrov. Nasledujúce základné parametre priamo určujú, či je možné istič prispôsobiť špecifickým elektrickým scenárom.

Menovitý prúd (In) je základným parametrom, ktorý sa vzťahuje na maximálny prúd, ktorý môže istič nepretržite prenášať. Musí byť presne prispôsobené podľa výkonu záťaže. Napríklad vo fotovoltaickom (PV) systéme by mal byť menovitý prúd MCCB zvolený na základe výstupného prúdu FV poľa – nemal by byť príliš malý (aby sa zabránilo častému vypínaniu) ani príliš veľký (aby sa zabránilo strate jeho ochranného účelu).

Vypínacia kapacita (Icu/Ics) súvisí so schopnosťou zvládania porúch, čo sa týka maximálneho poruchového prúdu, ktorý môže istič bezpečne prerušiť. Pri výbere MCCB je potrebné zvážiť vypočítanú hodnotu skratového prúdu rozvodnej siete. Ak je vypínacia schopnosť nedostatočná, istič nemusí účinne prerušiť obvod počas skratovej poruchy, čo vedie k vážnejším bezpečnostným nehodám.

Menovité napätie (Ue) musí zodpovedať úrovni napätia obvodu. Bežné hodnotenia zahŕňajú 220 V jednofázové a 380 V trojfázové. Nesúlad napätia ovplyvní nielen normálnu činnosť ističa, ale môže poškodiť aj vnútorné komponenty.

Vypínacia krivka určuje citlivosť ochrany. Bežné typy kriviek (B, C, D) sú vhodné pre rôzne zaťaženia. Napríklad krivka C je použiteľná pre osvetlenie a všeobecné energetické záťaže, zatiaľ čo krivka D – so silnejšou toleranciou pre nábehové prúdy – je vhodnejšia pre zariadenia s vysokými štartovacími prúdmi, ako sú motory a kompresory.

IV. Široké aplikácie: „Bezpečnostná bariéra“ z priemyslu do každodenného života

Vďaka svojmu vynikajúcemu výkonu sa MCCB používajú takmer vo všetkých aspektoch distribúcie nízkeho napätia.

V oblasti priemyselnej distribúcie energie pôsobia MCCB ako „bezpečnostní manažéri“ v závodných dielňach, poskytujú ochranu proti preťaženiu a skratu pre vysokovýkonné zariadenia, ako sú motory, výrobné linky a veľké obrábacie stroje, čím zabezpečujú, že výrobné procesy nebudú prerušené poruchami obvodu.

V elektrických systémoch budov – či už v nákupných centrách, kancelárskych budovách alebo vo výškových obytných budovách – sa MCCB často používajú ako hlavné vypínače v rozvodných skriniach alebo ochranné vypínače na rozvody elektrickej energie na podlahe. Zabezpečujú elektrickú bezpečnosť celej budovy a zabraňujú rozsiahlym výpadkom elektriny alebo požiarom spôsobeným lokálnymi poruchami.

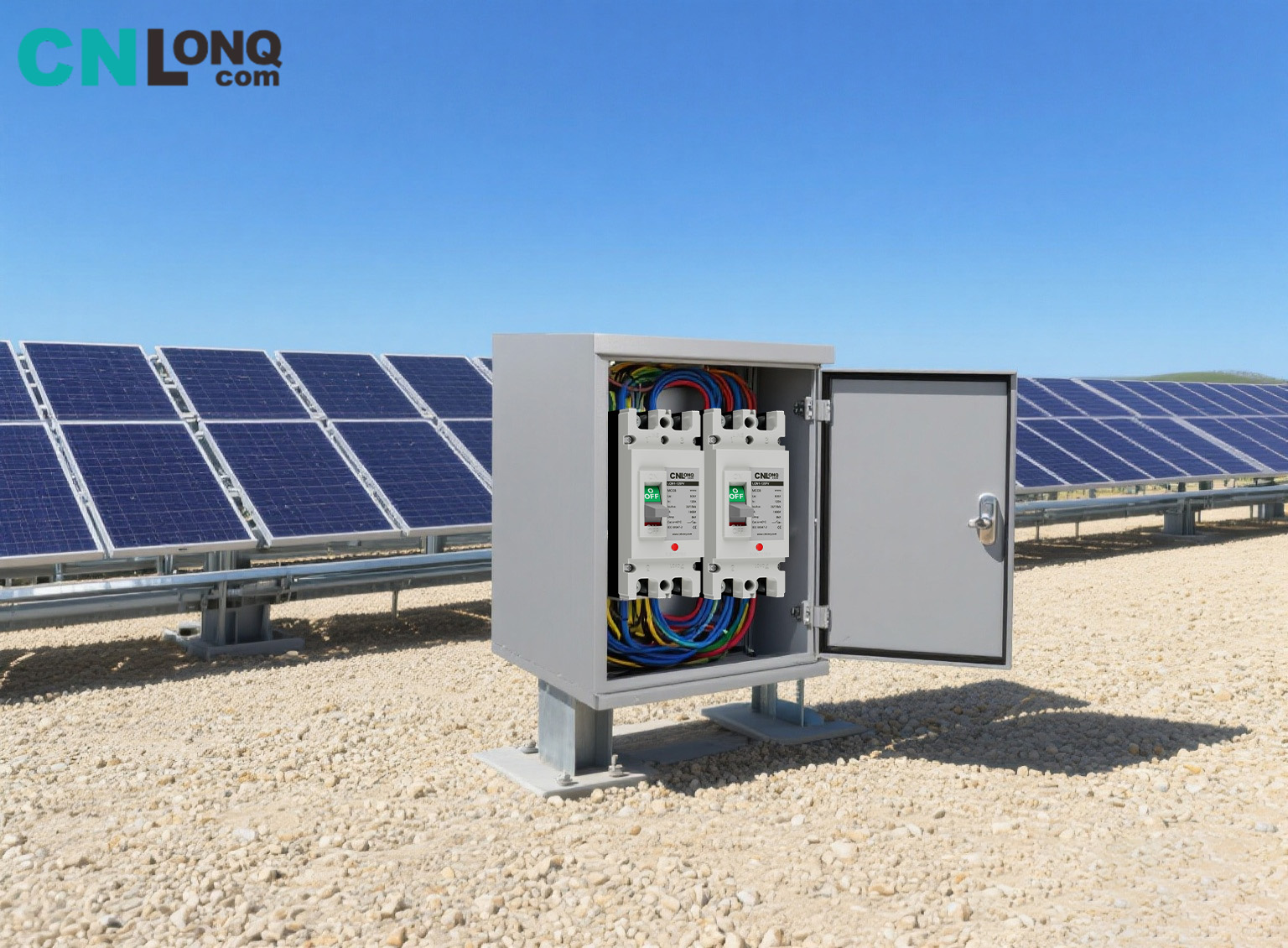

V novom energetickom sektore je ich úloha rovnako kritická. Vo FV systémoch sú MCCB inštalované v zlučovacích boxoch a na strane meniča na ochranu výstupných obvodov FV polí; v systémoch skladovania energie chránia batériové obvody, čím zabraňujú bezpečnostným rizikám, ako je prebíjanie a skratovanie batérií, a poskytujú ochranu pri aplikácii čistej energie.

Dokonca aj v civilných vysokovýkonných scenároch, ako sú vily a veľké rezidencie, môžu MCCB poskytnúť spoľahlivú ochranu pre vysokovýkonné domáce spotrebiče, ako sú centrálne klimatizačné zariadenia, elektrické ohrievače vody a systémy na čistenie vody v celom dome, čím sa vyrieši problém nedostatočného menovitého prúdu v bežných MCB.

V. Hlavné výhody: Prečo sú MCCB „preferovanou voľbou“?

V porovnaní s inými ochrannými zariadeniami majú MCCB výrazné výhody – kľúčový dôvod ich širokého použitia.

Silná prispôsobivosť k životnému prostrediu je hlavným vrcholom. Vysokopevnostný izolovaný plastový kryt odolá drsnému prostrediu, ako sú vysoké teploty, nízke teploty, vlhkosť a UV žiarenie. Či už vo vonkajších fotovoltaických elektrárňach alebo v suterénnych distribučných miestnostiach, MCCB môžu fungovať stabilne a je menej pravdepodobné, že starnú alebo zlyhajú v dôsledku environmentálnych faktorov.

Vysoká spoľahlivosť sa odráža v presnosti základných komponentov. Kľúčové časti, ako sú vypínacie jednotky, si zachovávajú stabilnú presnosť a existuje len malé riziko nesprávnej prevádzky alebo zlyhania ochrany počas dlhodobého používania, čo poskytuje nepretržitú ochranu bezpečnosti obvodu.

Jednoduchá obsluha a údržba znižuje prah použitia. Vďaka kompaktnej konštrukcii a strednej veľkosti môžu byť MCCB priamo integrované do rôznych zariadení na distribúciu energie bez zložitých nástrojov počas inštalácie. Denná údržba vyžaduje iba pravidelné kontroly poškodenia krytu alebo uvoľnených káblov a každoročný manuálny test „vypínacieho tlačidla“ – nie je potrebná častá výmena komponentov, čo výrazne znižuje náklady na prevádzku a údržbu.

Okrem toho dobrá rozšíriteľnosť umožňuje MCCB prispôsobiť sa inteligentným potrebám. Pridaním pomocných kontaktov a alarmových modulov je možné realizovať funkcie ako diaľkové monitorovanie a signalizácia porúch, ktoré spĺňajú požiadavky inteligentného riadenia v moderných energetických distribučných systémoch.

VI. Použitie a údržba: Zabezpečenie dlhodobého fungovania „Guardian“.

Aby sa zabezpečilo, že MCCB si dlhodobo udržia stabilný výkon, je nevyhnutné štandardizované používanie a pravidelná údržba.

Vyžaduje sa prísne dodržiavanie inštalačných noriem. Pri zapájaní musia byť svorky utiahnuté, aby sa zabránilo prehriatiu spôsobenému zlým kontaktom; živé vodiče, neutrálne vodiče a uzemňovacie vodiče musia byť správne pripojené. Obrátenie polarity môže spôsobiť, že ochranná funkcia bude neúčinná a vytvorí potenciálne bezpečnostné riziká.

Každodennú údržbu netreba zanedbávať. Každý štvrťrok sa odporúča skontrolovať poškodenie krytu alebo praskliny a uvoľnené svorky. Každý rok ručne stlačte „tlačidlo vypnutia“, aby ste otestovali, či ochranná funkcia funguje normálne – ak tlačidlo nespustí vypnutie, je potrebná včasná kontrola alebo výmena.

Zároveň je potrebné mať na pamäti tabu výmeny: po poruche vyvolanej poruchou neresetujte istič naslepo. Najprv identifikujte príčinu poruchy (napr. preťažené zariadenie alebo skratové body na linke) a resetujte až po odstránení poruchy. Ak istič opakovane vypína alebo je poškodený kryt, mal by byť okamžite vymenený, aj keď nie je zjavné žiadne vonkajšie poškodenie – „chybná prevádzka“ nie je povolená, pretože môže viesť k bezpečnostným nehodám v dôsledku starnutia zariadenia.

Od základnej štruktúry až po základné funkcie, od výberu parametrov až po praktickú aplikáciu, MCCB vytvárajú pevnú „bezpečnostnú bariéru“ pre nízkonapäťové distribučné systémy. Ich správne pochopenie a používanie lepšie zaistí bezpečnosť obvodu a poskytne silnú podporu pre stabilnú prevádzku výroby a každodenný život.
