Aké sú scenáre použitia zlučovačov DC?

Princíp činnosti azlučovacia skrinkazahŕňa predovšetkým pripojenie a ochranu obvodu. Keď fotovoltaické moduly generujú jednosmerný prúd, sú pripojené k vstupnému portu zlučovacej skrinky pomocou káblov. Obvody v zlučovacom boxe kombinujú a distribuujú tento jednosmerný prúd a potom vydávajú kombinovaný jednosmerný prúd do meniča alebo iného zariadenia. Počas procesu kombinovania zlučovacia skrinka monitoruje parametre, ako je prúd, napätie a výkon pre každý fotovoltaický reťazec, a implementuje ochranné zariadenia pre skrat, spätné pripojenie a nadprúd.

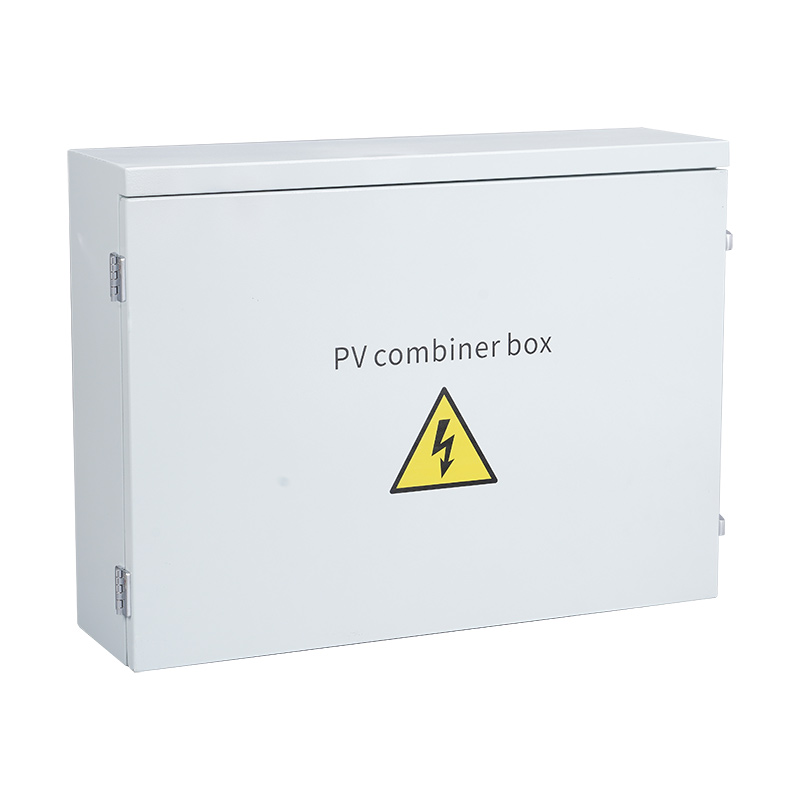

1. Zlučovač DC

Toto kombinuje viaceroDCprúdy generované solárnym poľom na vstup meniča. Aby sa znížil dopad na sieť a zabránilo sa poškodeniu meniča v dôsledku nadmerného napätia, zvyčajne sa používa viackanálové paralelné pripojenie. Na základe rozsahu vstupného jednosmerného napätia meniča je určitý počet FV modulov s rovnakými špecifikáciami zapojených do série, aby vytvorili reťazec FV modulov. Tieto reťazce sú potom pripojené k zlučovaču ochrany pred bleskom FV poľa. Výstup je potom vedený cez bleskozvod a istič, čo uľahčuje pripojenie k ďalším invertorom.

2. Zlučovač striedavého prúdu

Používa sa vo fotovoltaických systémoch na výrobu energie zložených z reťazových invertorov a inštaluje sa medzi výstupnú stranu striedavého prúdu striedača a bod/záťaž siete. Je vybavený vstupnými ističmi, výstupnými ističmi, striedavými bleskozvodmi a voliteľnými inteligentnými monitorovacími prístrojmi (monitorovanie systémového napätia, prúdu, výkonu, elektrickej energie a iných signálov). Jeho hlavnou funkciou je kombinovať výstupné prúdy viacerých meničov a chrániť frekvenčné meniče pred poškodením zo strany/záťaže napojenia striedavej siete. Slúži ako odpojovací bod výstupu meniča, zlepšuje bezpečnosť systému a chráni bezpečnosť personálu inštalácie a údržby.

Poznámky k elektrickej inštalácii zlučovacej skrine

(1) Vodiče môžu obsluhovať a pripájať iba profesionálni elektrotechnici; prevádzka a zapojenie musia zodpovedať príslušným normám krajiny a miestnej oblasti;

(2) Pred inštaláciouzlučovacia skrinka, použite megaohmmeter na testovanie izolácie vnútorných komponentov.

(3) Usporiadanie a rozmiestnenie komponentov v krabici by malo zodpovedať ustanoveniam príslušných predpisov a malo by zabezpečiť požiadavky na uvedenie do prevádzky, prevádzku, údržbu, kontrolu a bezpečnú prevádzku.

(4) Vstup a výstup nemožno pripojiť opačne.

(5) Po pripojení spojovacej skrinky ochrany pred bleskom FV k systému na výrobu energie FV by mala byť uzemňovacia svorka skrine ochrany pred bleskom spoľahlivo pripojená k uzemňovaciemu vodiču ochrany pred bleskom alebo prípojnici.

(6) Pri pripájaní externej kabeláže sa uistite, že sú skrutky dotiahnuté, aby sa zabránilo uvoľneniu kabeláže.

(7) Neblednúca schéma systému a potrebné schémy sekundárneho zapojenia by mali byť pevne pripevnené vo vnútri škatule alebo na dverách skrinky.

(8) Na zapojenie by sa mali použiť káble spomaľujúce horenie. Mali by byť usporiadané úhľadne, krásne a bezpečne nainštalované, aby sa zabezpečil dobrý kontakt.
