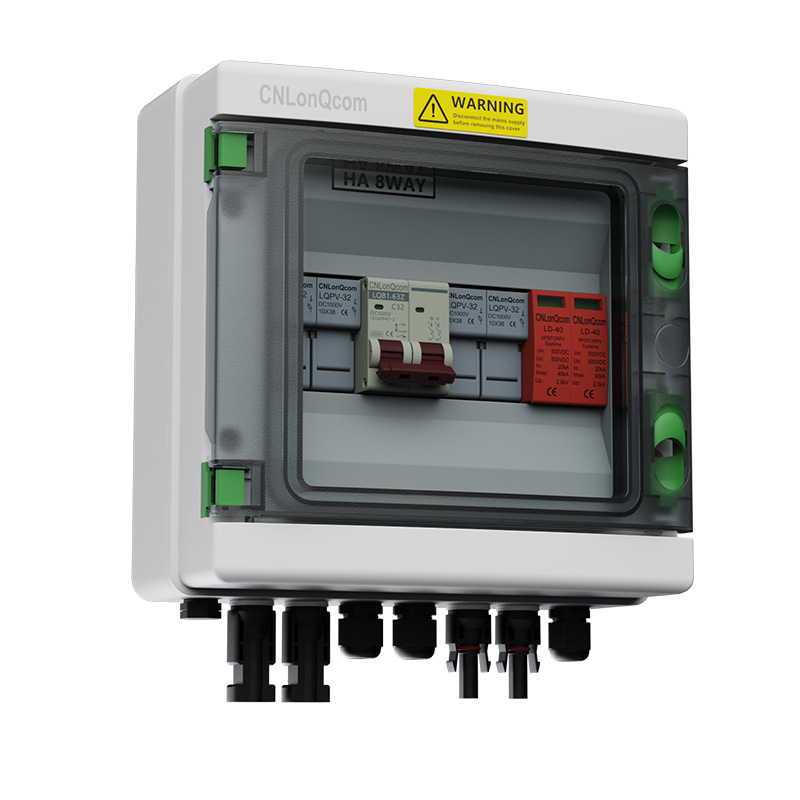

PV Combiner Box 2 v 1 out DC500V

CNLONQCOM IP65 PV Combiner Box 2 v 1 out DC500V/600V/800V s ochranou ističa a nárazovej blesku a poisťovňa pre vonkajšie solárne panely DC DC systémy, RV, domy, člny
● menovité napätie: DC500V/600V/800V
● Menovaný prúd: 6/10/16/20/25/32/40/50/63a
● Reťazec: 2in 1Out
● Maximálny vstupný prúd na reťazec: 6/10/16/20/20/30A
● Maximálny výstupný prúd na reťazec: 6/10/16/20/25/32/40/50/63a
● Konektor: MC-4 alebo PG
● Štandard: IEC60269-6, IEC60947-2, IEC61643-1
● Materiál krytu: PC+ABS
● Certifikát: CE, IP65, ROHS, ISO9001

Model:LQX H2/1B.8 DC500V/600V/800V

Odoslať dopyt

Popis produktu

Technické údaje
Model	LQX H2/1B.8 DC500V/600V/800V
Typ	MCB a SPD a FUSE
Struna	2 v 1 out
Menovité napätie UE (V)	DC500/600/800
Maximálny vstupný prúd na reťazec (a)	6/10/15/20/25/30 voliteľné
Maximálny výstupný prúd na reťazec (a)	10/16/20/25/32/40/50/63/80/100/125 voliteľné
Certifikát	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
norma	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatúrny istič (MCB)		Ochranca prepätia (SPD)
Rámový menovitý prúd (A)	63/125	V (8/20) USA (KA)	20
Menený prúd v (a)	10/16/20/25/32/40/50/63/80/100/125 voliteľné	IMAX (8/20) USA (KA)	40
Menovité napätie UE (V)	DC500/600/800	Menovité napätie UE (V)	DC500/600/800
Menovité izolačné napätie UI (V)	DC1000	Úroveň ochrany napätia (KV)	2,0/2,5
Impulz odoláva napätiu UIMP (KV)	4	Póly	2p
Breaking Capacity ICU (KA)	6	Ukladací materiál	Pav
LCS s kapacitou Runbreaking (LCU)	75%	Hrúbka čipu (mm)	6
Krivka	C	Poraziť
Póly	2	Menený prúd v (a)	6/10/15/20/25/30 voliteľné
Zapojenie	Žiadna polarita, zhora a spodná časť alebo spodná časť a spodná časť	Menovité napätie UE (V)	DC1000
Ukladací materiál	Pav	Póly	2p
Materiál vodiča	Meď	Veľkosť poistiek (mm)	10*38
Mechanický život (Maxtimes)	20000	Ukladací materiál	Pav
Elektrický život (Maxtimes)	6000	Prostredie
Predinštalovaný PV kábel		Prevádzková teplota	-25 ℃ až +60 ℃
Priemer kábla	4 ~ 25 mm	Vlhkosť	≤95%
Maximálne napätie (V)	1000 ~ 2000	Nadmorská výška	2000 m
Maximálny prúd (a)	10 ~ 200	Inštalácia	Montáž na stene
Puzdro
Materiál	PC+ABS
Ochrana	IP65
Úroveň ochrany nárazu	Ik10
Vstupný alebo výstupný konektor	Konektory PG alebo PV

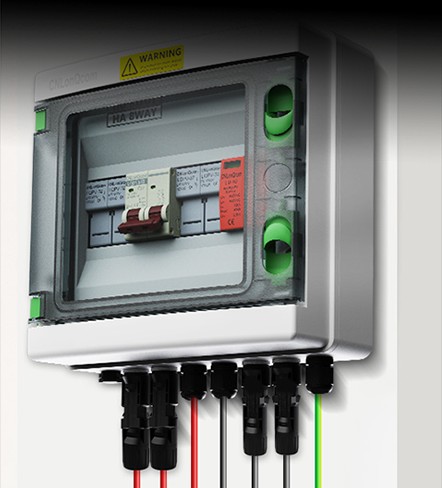

PV Combiner Box

● 2 v 1 est ● DC 500 V/600 V/800 V ● 6 ~ 125a

IP65

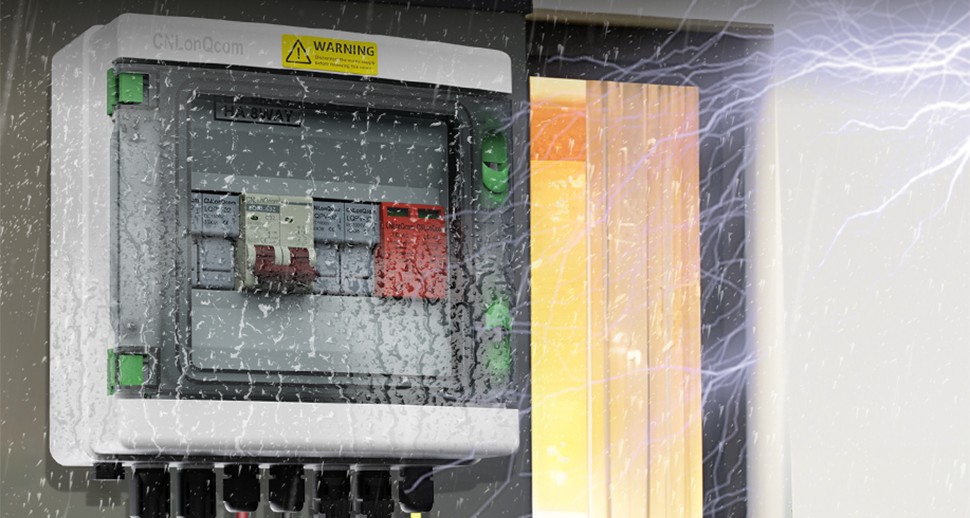

Ochrana proti blesku
Nadmerné napätie
Nadprúd
Skrat
Ochrana
Vodotesný IP65
Vodič medi
Pluk-a play
Bezplatné riešenie dizajnu

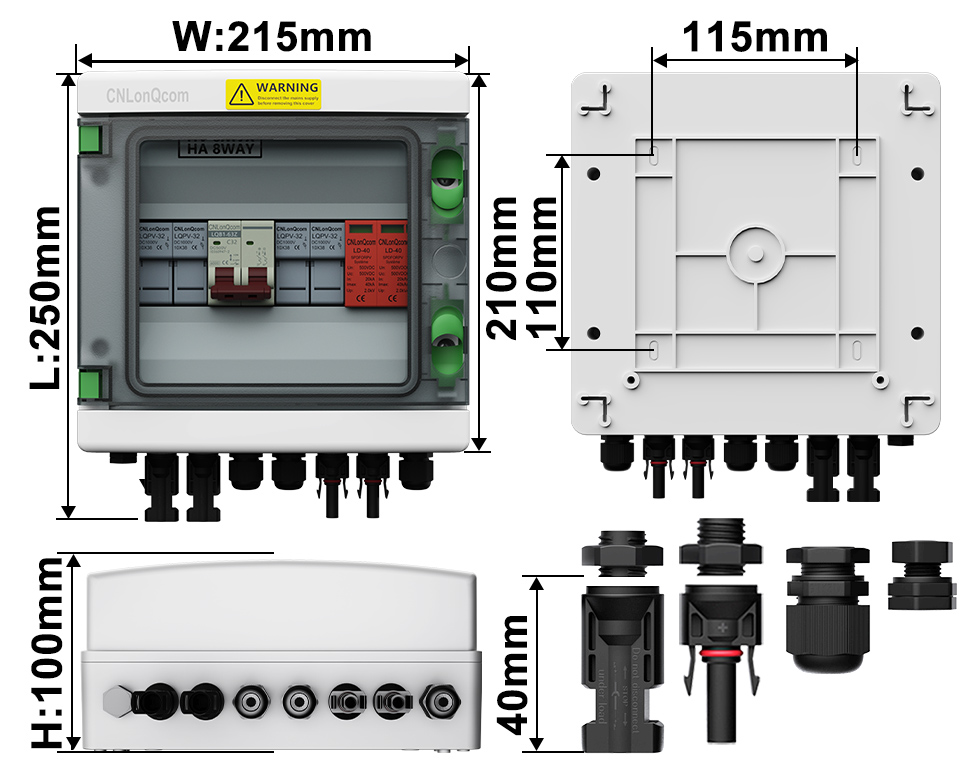

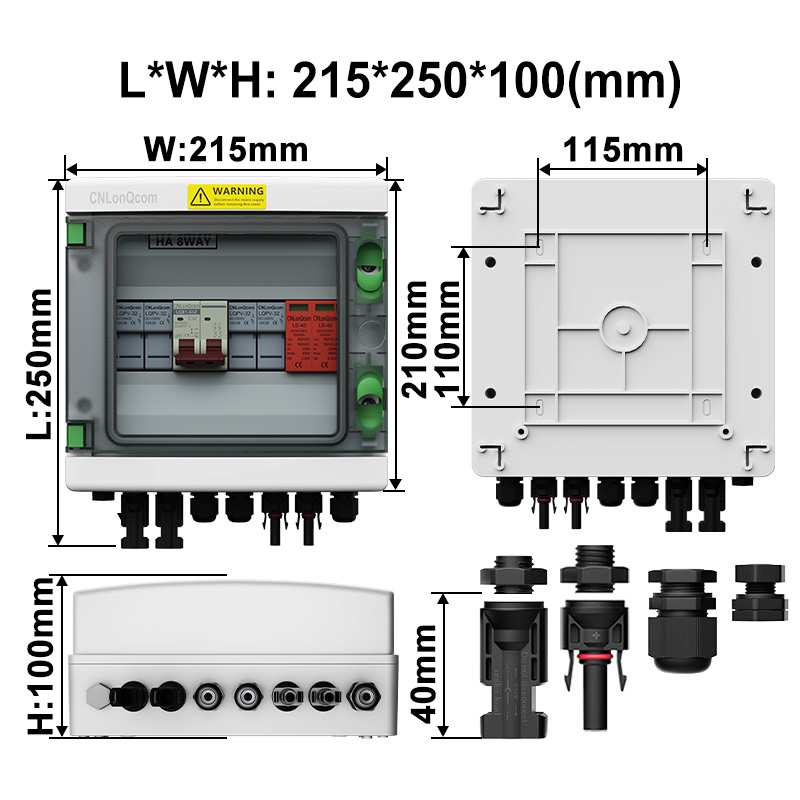

Veľkosť

LWH: 215250100 (mm)

Mechanicky modernizovaný kriminačný proces pre pokoj

Tip:
① Inštalácia konektorov MC-4 bude mať predinštalované káble, Konektory PG nemajú NO
② Pripojený kábel predvolene podľa menovitému priemeru prúdu 4 ~ 20 mm²zmeniť alebo podľa požiadaviek zákazníka

Pevné balenie

Zaručovanie výmeny poškodeného tovaru

1Produkt vo vnútornej skrinke

3 vrstvy zahusteného kraft papiera

2Prevod

5-litrový vlnitý mimoriadny ťažký

3Dodanie

Rýchla zásielka

Model	Struna	Vnútorná škatuľa (PCS/CM)	Prevod (cm)	Chvály (PCS)	G.W. (kg)
LQX 2/1B.8 DC500V	2 v 1 out	1/26,82214	482849	6	13

Plne certifikovaný

Výrobcovia značkových zdrojov s vysokou kvalitou a nízkou cenou

ISO:20224Q20298ROS
MCB:OP221014.Wlnco77
Spd:Op221014.wlnc076
Box:ZRC2312055XY-LVD-C1
Poistka:OP221014.Wlnco75
Konektor:SP1001GZ2204569

Tip: Kontaktujte nás pre ďalšie certifikáty

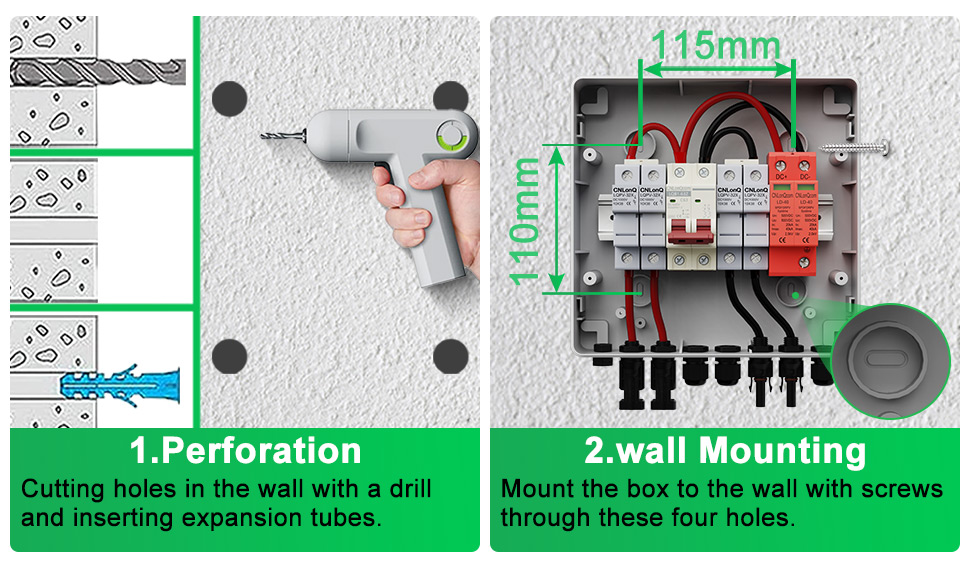

Nainštalovať a zapojiť

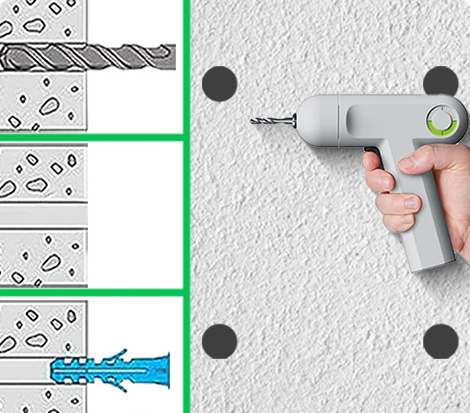

Inštalácia

1. výkon

Rezanie otvorov v stene s vŕtačkou a vkladanie expanzných skúmaviek.
2. Montáž

Pripevnite škatuľu k stene skrutkovaním cez tieto štyri diery.

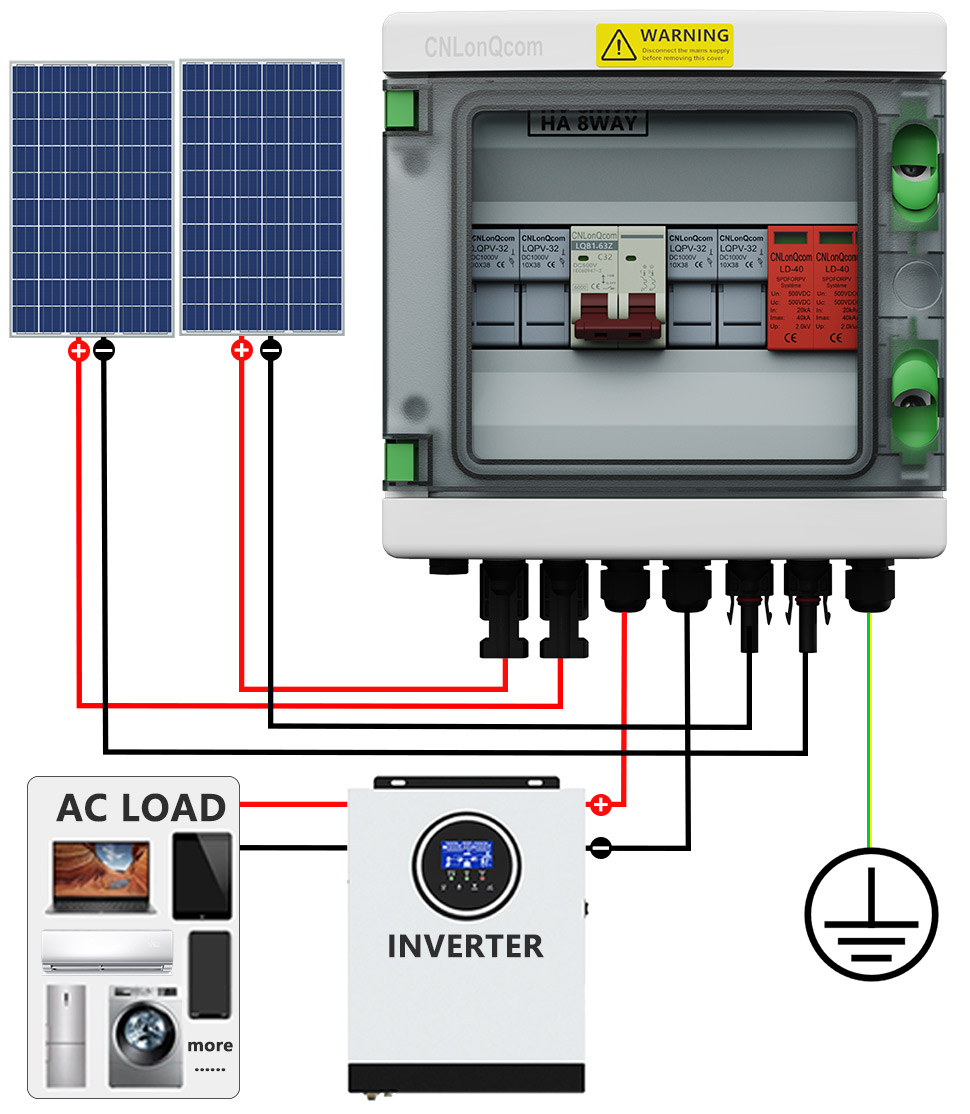

2 v 1 Out zapojenia

Podrobnosti o produkte

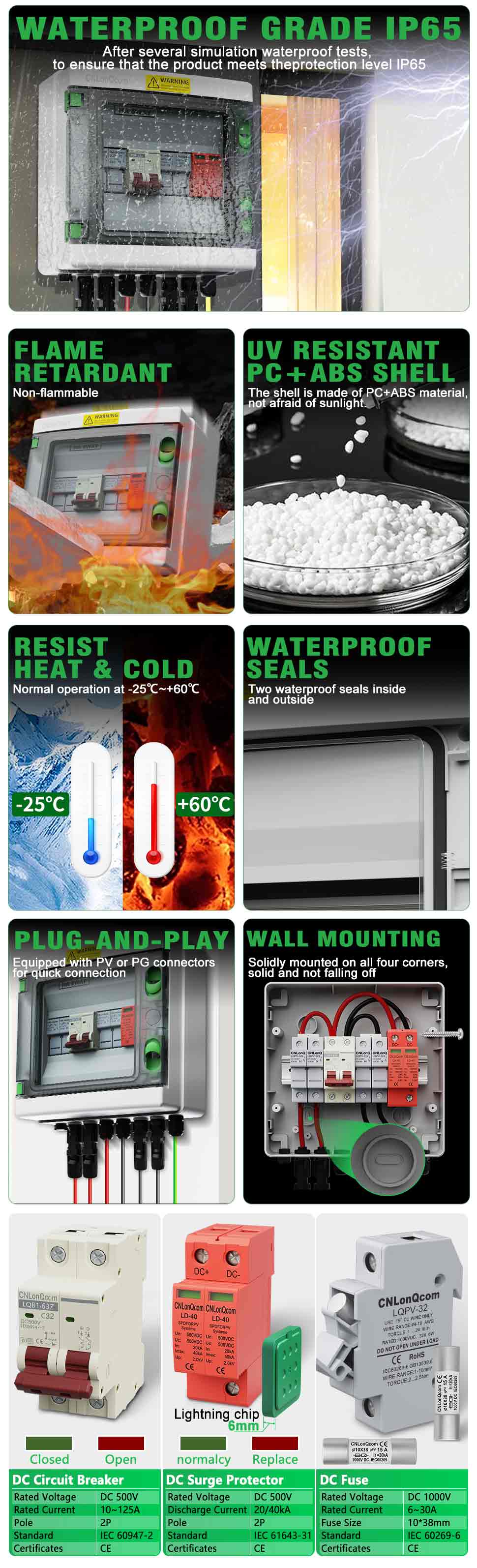

Vodotesná trieda IP65

Po niekoľkých simulačných nepremokavých testoch,
Aby sa zabezpečilo, že produkt spĺňa úroveň ochrany IP65

Plameň
Spomaľujúci

Neohmlný
Odolný voči UV
PC+ABS SHELL

Škrupina je vyrobená z materiálu PC+ABS,
nebojí sa slnečného svetla.
Odolať
Teplo a studené

Normálna prevádzka pri -25 ° C ~+60 ° C
Vodotesný
Tuleň

Vo vnútri dve vodotesné tesnenia
a vonku
Pluk-a play

Vybavené konektormi PV alebo PG
pre rýchle pripojenie
Montáž na stene

Pevne namontované na všetkých štyroch rohoch,
Pevné a nespadajúce

Istič DC

Menovité napätie	DC 500V
Menovitý prúd	10 ~ 125a
Pól	2p
Norma	IEC 60947-2
Certifikáty	CEA

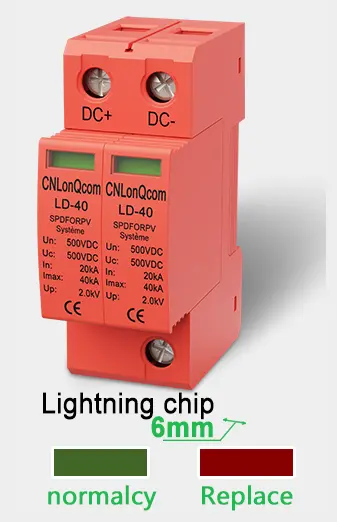

DC prepäťový ochranca

Menovité napätie	DC 500V
Vybíjanie prúdu	20/40KA
Pól	2p
Norma	IEC 61643-31
Certifikáty	CEA

Dc poistka

Menovité napätie	DC 1000V
Menovitý prúd	6-30A
Veľkosť poistky	10*38 mm
Norma	IEC 60269-6
Certifikáty	CEA

Aplikačná scéna10

Plastová PV Combiner Combiner Combiner Cnlonqcom HA Series 2 v 1 out DC500V je vybavená nepremokavým puzdrom PC+ABS s utesnenou konštrukciou, ochranou proti preťaženiu, ochranu skratu, ochrany preplňovania, ochrany prachu, vlhkosti a blesku.

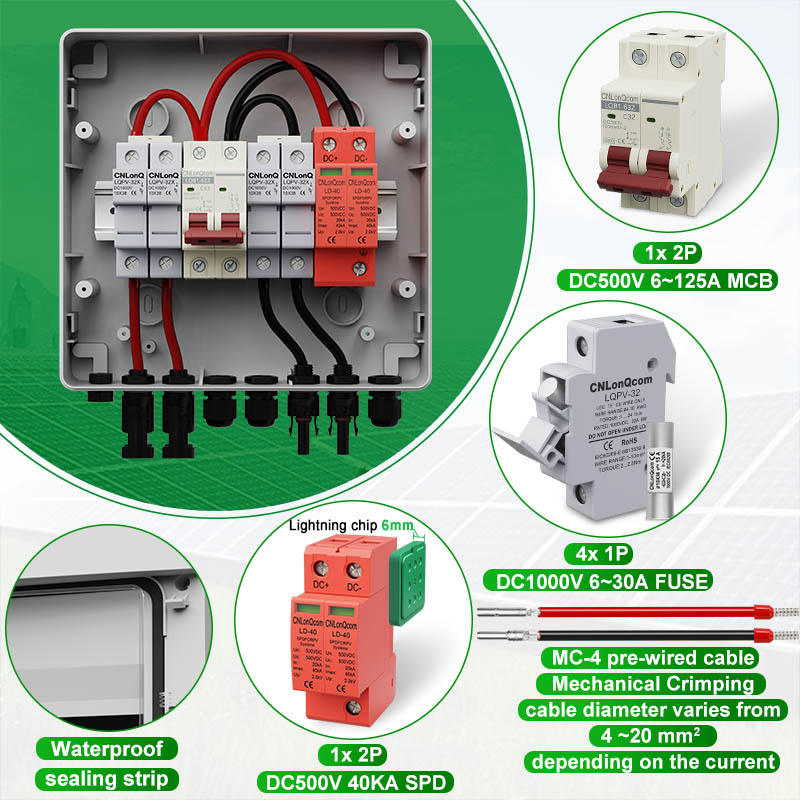

Vnútorné komponenty Plastovej PV Combiner Combiner Box 2 v 1 out DC500V/600V/800V sú 2p MCB, 2p SPD a 2P poistky, ktoré sú vyrobené z PA škrupiny.

Moduly SPD a jadrá poistky sa dajú rýchlo vymeniť bez odstránenia krytu po poškodení.

Plastová PV Combiner Combiner Combiner Cnlonqcom HA Series 2 v 1 out DC500V/600V/800V sa používajú hlavne na ochranu PV systémov a často sa používajú v systémoch mimo mriežky alebo mriežky. Ako sú PV panely, RV, loď, vonkajšie PV, domácnosť atď.

PV Combiner Box 2 v 1 out DC500V/600V/800 V efektívne chráni meniče a solárne panely pred poškodením a odosiela z ohňa.
